气泡在液相中的运动是极其复杂的过程，频繁发生的聚并与破碎现象直接影响流动阻力与相间传质效率。气含率、气泡速率及分布、气泡尺寸及分布等关键参数，正是描述气泡复杂动力学行为的核心指标。

光纤探针气泡行为测量仪 Bubble-Pro 兼具高精度与高稳定性，可精准测量气/液（浆）两相流中气泡或液滴流动行为的测量，如气含率、气泡速度及其概率密度分布、气泡尺寸及其概率密度、液含率、液滴速度、液滴尺寸，并能够得到这些气泡行为参数的空间分布。

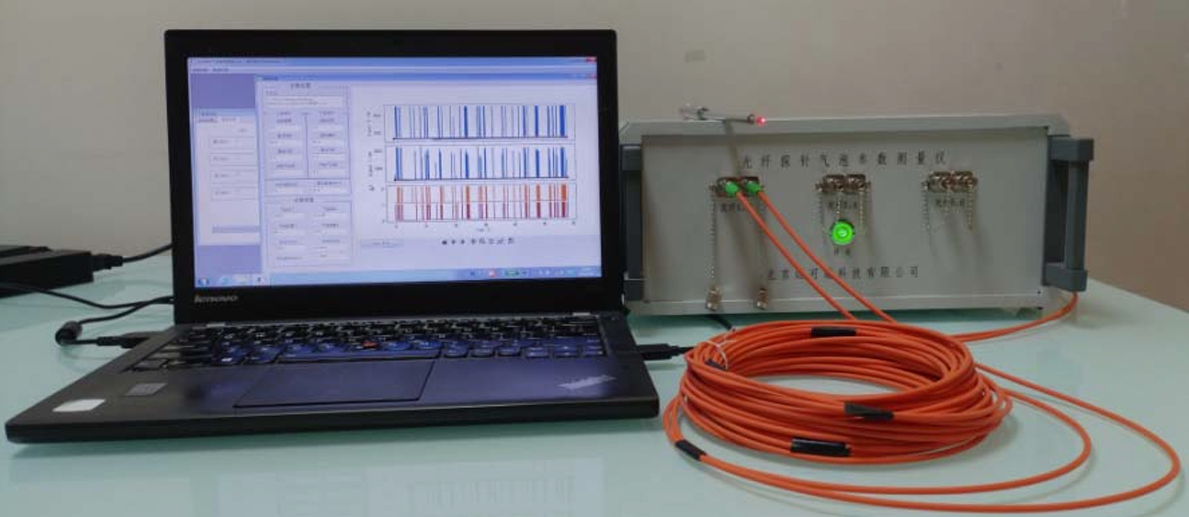

光纤探针气泡参数测量仪整体视图

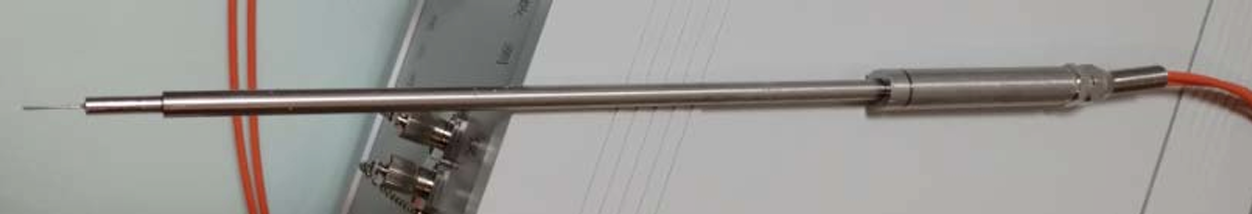

光纤探针气泡参数测量仪探针实物图

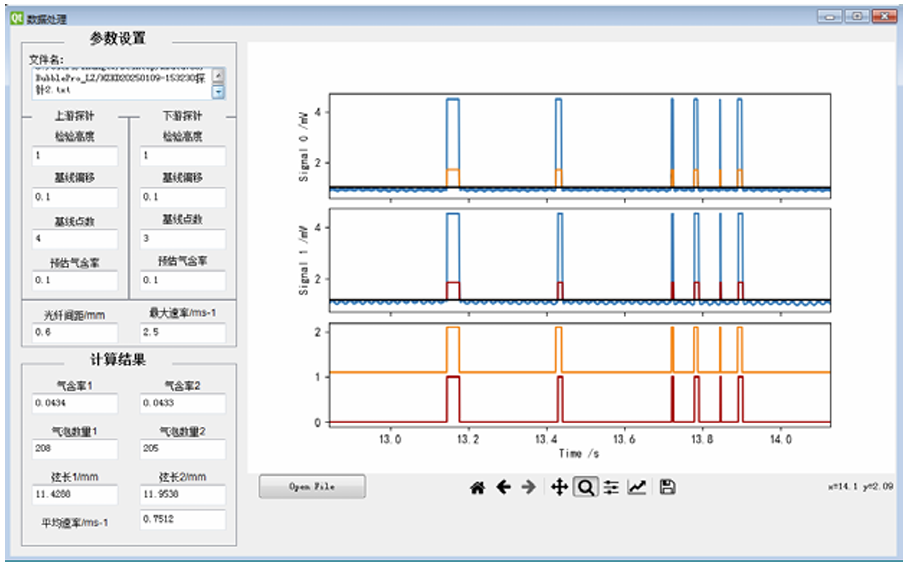

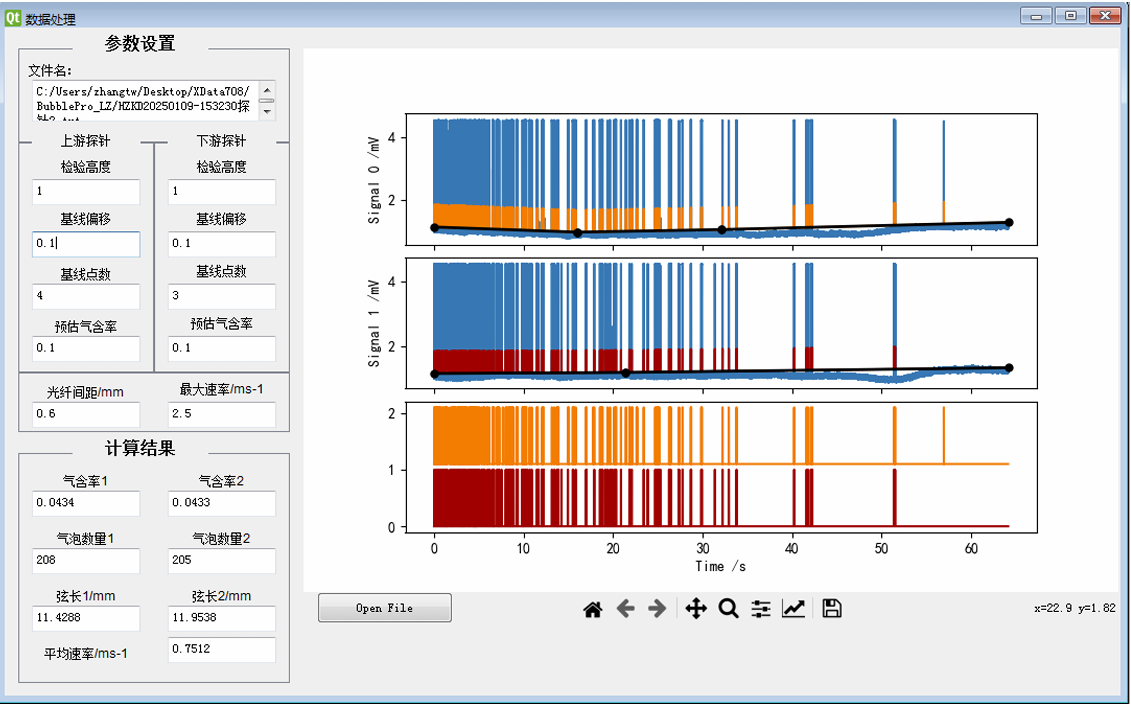

数据处理局部放大

光纤探针气泡行为测量仪 Bubble-Pro工作原理基于对光纤探针信号的巧妙处理，通过将光纤探针信号进行方波化，利用探针在气相中的采样点数与总采样点数的比例关系，精确计算局部气含率，进一步沿径向积分得到平均气含率。在测量气泡速率时，借助对两列光纤探针信号的相关性分析，能够准确获取每个气泡的上升速率。而气泡弦长的测量，则依据探针扫过气泡的时长来实现，同时，Bubble-Pro还具备强大的数据统计功能，为研究人员提供气泡速率和气泡弦长的详细分布数据，全面呈现气泡行为特征。

02

极小对流场扰动的纤细设计

在接触式测量中，测量探针对流场的扰动是影响测量准确性的关键因素。Bubble-Pro 光纤直径仅为125μm，后端金属套管直径为0.5mm，纤细的设计有效减少了对直径大于1mm气泡的干扰，降低了对流场的影响，从而将系统误差控制在极小范围内，确保了测量结果的准确性。

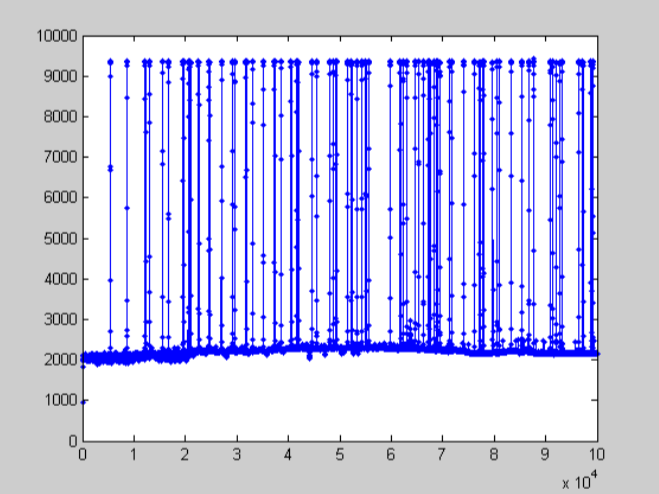

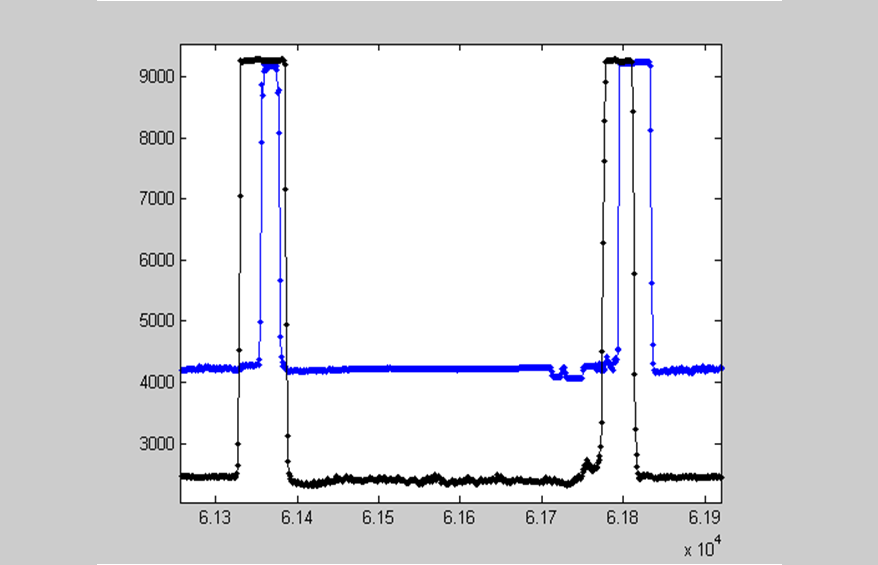

光纤探针信号时间序列

根据采样定理，采样频率至少应为信号最高频率的2倍，才能完整保留原始信号信息。Bubble-Pro表现卓越，其总采样频率可达500KHz。对于15路的多通道系统，每路采样频率为33KHz，时间分辨率高达0.03ms，这使得它能够以极高的频率对气泡行为进行采样，精确记录气泡运动的每一个细节，为后续深入的数据分析提供了充足的数据基础。

稳定可靠的无漂移测量术

03

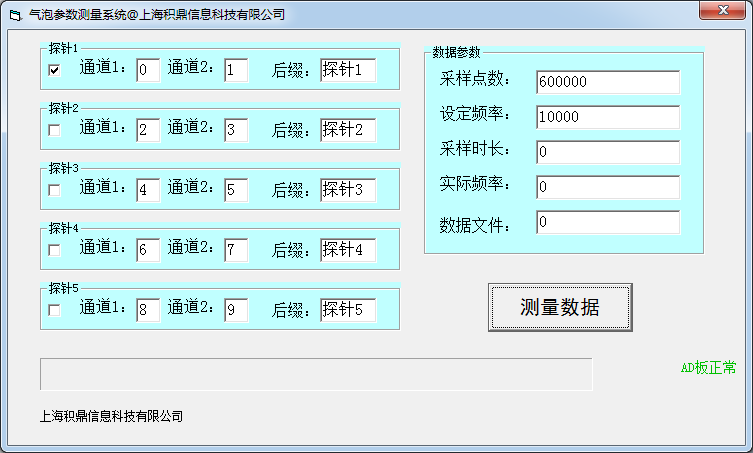

便捷的采样程序设置

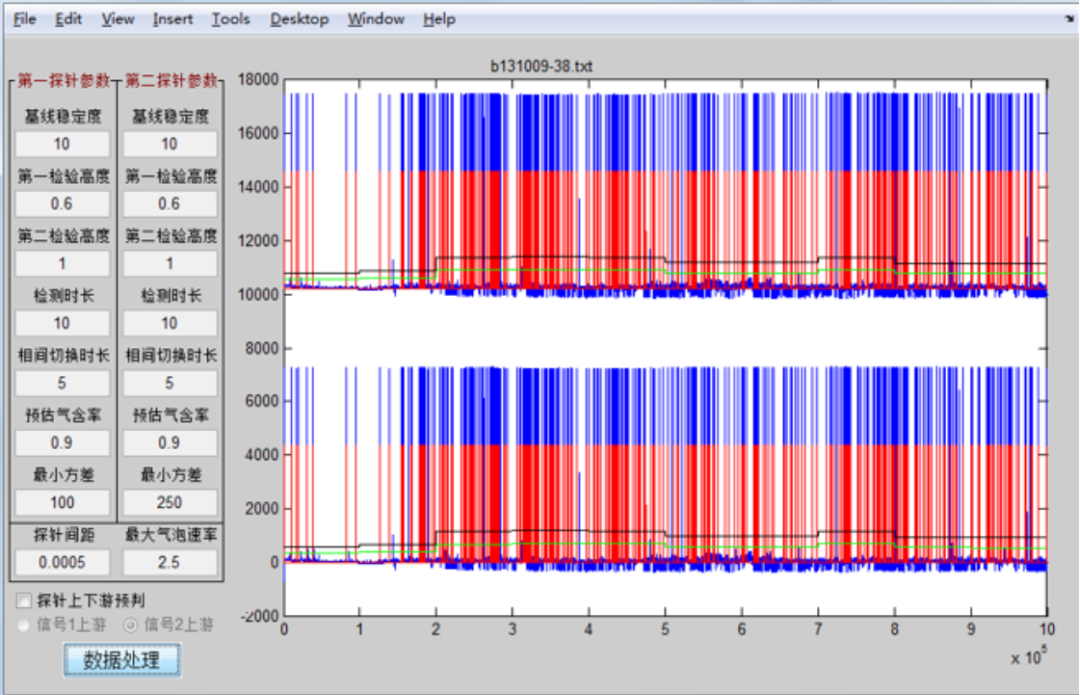

数据采集过程界面

高效的气泡信号识别与分析

Bubble-Pro光纤探针采用直径小的级联式结构，极大降低了对流场的影响，确保测量数据的准确性。无机胶密封技术使其不仅适用于高温体系，还能在有机溶剂体系中稳定工作，毛细管与不锈钢管通过针焊连接，使其具备在高压体系下可靠运行的能力。

此外，基于反射光强度差异的测量原理，使其特别适用于非导电介质的多相流测量，进一步拓展了其在多相流研究领域的应用范围。

05

脱除气体中的VOC

采用光纤探针气泡行为测量仪Bubble-Pro，考察Feton反应器中的气泡行为，分析活性炭加入量对气含率、气泡尺寸的影响规律，发现在一定范围内，添加活性炭可以增加气含率、降低气泡尺寸、强化VOC的脱除效率，找到了最佳的操作条件，为反应器设计与优化提供了基础数据。

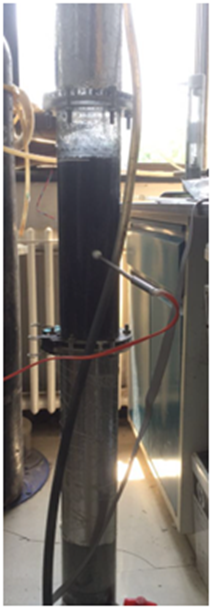

测量Feton反应器中的气泡行为

采用光纤探针气泡行为测量仪Bubble-Pro，考察增加格栅前后，距离坝体不同距离处不同深度的气含率和气泡数量，证实增加格栅可有效减少消除水中的气含率及气泡数量，为后续水处理提供数据基础。

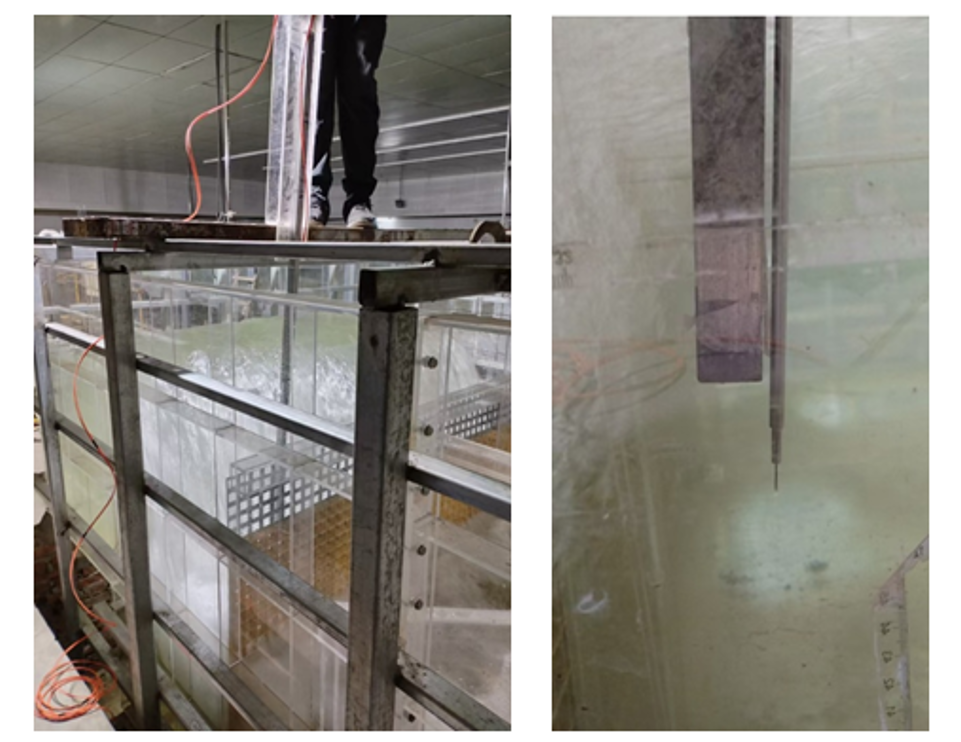

测量水跳流中夹带的气泡行为
